[DirectX] Lighting & Material - Material, Normal Mapping

Material

Material 이란 물체들이 가지고 있는 잡동사니 특성이라고 생각하면 된다. 쉐이더를 통해서 물체를 그려줄 때 넘겨주는 인자중 하나인 셈이다. 어떻게 물체를 표현할 것이고 이 물체는 어떤 재질이고 빛은 어느 색을 흡수할 것인지 등등 을 넘겨주는 것이다. Texture와 같은 것도 Material에 포함되어 있는 것이다.

#pragma once
#include "ResourceBase.h"

class Material : public ResourceBase
{
	using Super = ResourceBase;
public:
	Material();
	virtual ~Material();

	shared_ptr<Shader> GetShader() { return _shader; }

	MaterialDesc& GetMaterialDesc() { return _desc; }
	shared_ptr<Texture> GetDiffuseMap() { return _diffuseMap; }
	shared_ptr<Texture> GetNormalMap() { return _normalMap; }
	shared_ptr<Texture> GetSpecularMap() { return _specularMap; }

	void SetShader(shared_ptr<Shader> shader);
	void SetDiffuseMap(shared_ptr<Texture> diffuseMap) { _diffuseMap = diffuseMap; }
	void SetNormalMap(shared_ptr<Texture> normalMap) { _normalMap = normalMap; }
	void SetSpecularMap(shared_ptr<Texture> specularMap) { _specularMap = specularMap; }

	void Update();

	shared_ptr<Material> Clone();

private:
	friend class MeshRenderer;

	MaterialDesc _desc;

	shared_ptr<Shader> _shader;
	shared_ptr<Texture> _diffuseMap;
	shared_ptr<Texture> _normalMap;
	shared_ptr<Texture> _specularMap;

	ComPtr<ID3DX11EffectShaderResourceVariable> _diffuseEffectBuffer;
	ComPtr<ID3DX11EffectShaderResourceVariable> _normalEffectBuffer;
	ComPtr<ID3DX11EffectShaderResourceVariable> _specularEffectBuffer;
};

#include "pch.h"
#include "Material.h"

Material::Material() : Super(ResourceType::Material)
{

}

Material::~Material()
{

}

void Material::SetShader(shared_ptr<Shader> shader)
{
	_shader = shader;

	_diffuseEffectBuffer = shader->GetSRV("DiffuseMap");
	_normalEffectBuffer = shader->GetSRV("NormalMap");
	_specularEffectBuffer = shader->GetSRV("SpecularMap");
}

void Material::Update()
{
	if (_shader == nullptr)
		return;

	RENDER->PushMaterialData(_desc);

	if (_diffuseMap)
		_diffuseEffectBuffer->SetResource(_diffuseMap->GetComPtr().Get());

	if (_normalMap)
		_normalEffectBuffer->SetResource(_normalMap->GetComPtr().Get());

	if (_specularMap)
		_specularEffectBuffer->SetResource(_specularMap->GetComPtr().Get());
}

std::shared_ptr<Material> Material::Clone()
{
	shared_ptr<Material> material = make_shared<Material>();

	material->_desc = _desc;
	material->_shader = _shader;
	material->_diffuseMap = _diffuseMap;
	material->_normalMap = _normalMap;
	material->_specularMap = _specularMap;
	material->_diffuseEffectBuffer = _diffuseEffectBuffer;
	material->_normalEffectBuffer = _normalEffectBuffer;
	material->_specularEffectBuffer = _specularEffectBuffer;

	return material;
}

중요한 것은 Material의 옵션은 모든 물체가 공유한다는 점이다.

Normal Mapping

이것이 가장 중요하다고 할 수 있다. 실제 면접에서도 무조건적으로 나올 정도로 개념이 매우 중요하다. 실제 코드는 간단하지만 개념을 확실히 해야만한다.

두가지를 확실히 해야하는데

첫번째로, Normal Mapping이 무엇이고 왜 필요한지

두번째로, 이걸 코드로 어떻게 구현해야할지

를 확실히 알아야한다.



캐릭터 등을 모델링한다는 것은 결국 수많은 정점들로 이루어진 특정한 배열에 우리가 텍스처를 이쁘게 입히는 것과 같다.

가령 이런 지갑의 한 면을 만든다고 해보자.

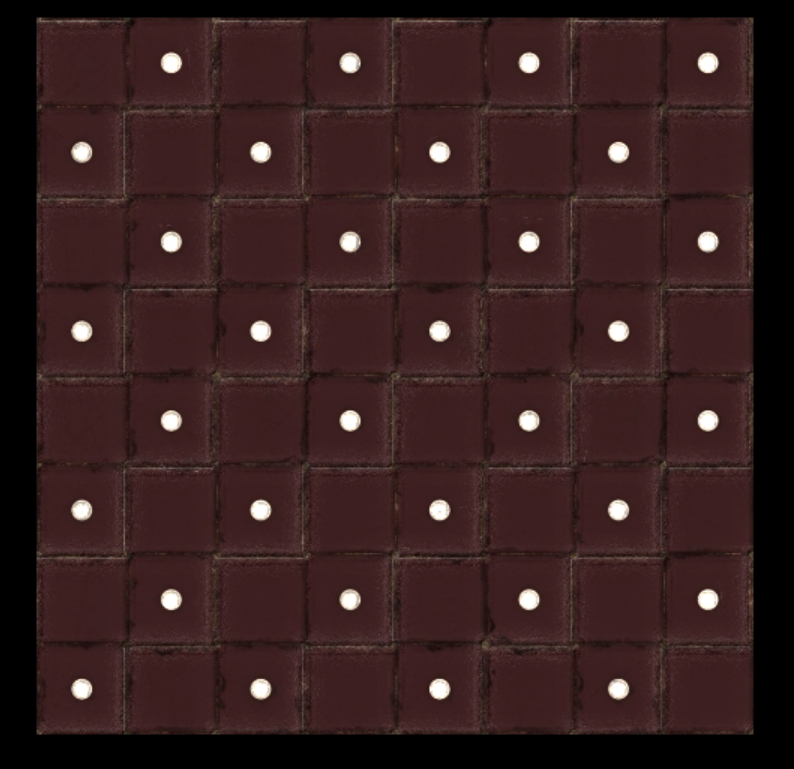

그러면 우리는 사각형을 만들고 그 사각형에 위와 비슷한 텍스처를 입혀서 만들 것이다. 그런데 생각해보면 사각형의 정점은 4개이고 각 정점마다 normal 벡터는 전부 동일하다. 우리가 아무리 좋은 텍스처를 사용한다고 한들 음영까지는 표현할 수 없을 것이다.

그러면 우리는 해결방안으로 삼각형(정점)을 무진장 늘리는 방법이 있을 것이다. 물론 이렇게 해도 상관은 없지만 정점이 늘어나게된다는 것은 결국 렌더링 파이프라인을 지나갈 때 계산해야될 양이 늘어난다는 것이고 그게 과부화를 일으킬 것이다.



삼각형의 갯수를 늘리지 않고 음영을 표시할 수 있는 방법으로 고안된게 Normal Mapping 이다.

음영이라는 것은 결국 빛과 관련이 있고 그 빛의 연산을 하기 위해선 각 정점마다의 normal 벡터가 필요하다. 이는 조명 포스팅에서도 다뤘다.

사각형의 경우 normal 벡터가 전부 동일하기에 음영을 표기하기 쉽지 않아, 특정 픽셀에서의 음영을 위한 normal 벡터의 모음집을 Normal Mapping 이라고 한다.



이제 또 의문이 드는 것은 모델이 움직이거나 애니메이션이 동작하고 있을 때는 normal 벡터가 계속 변하게 될 것인데 이 normal Map은 어느것을 기준으로 작성되어 있는가? 이다.

바로 탄젠트 스페이스 이다.

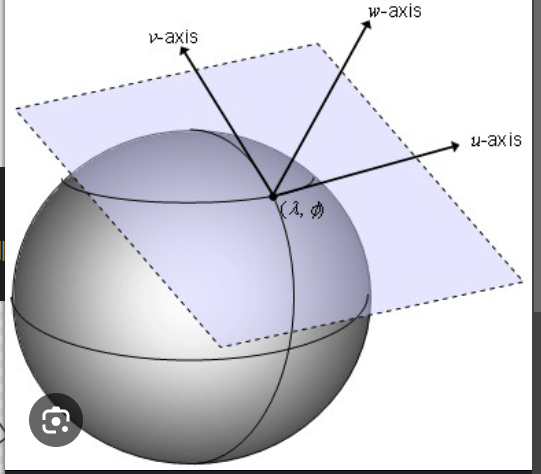

탄젠트 스페이스는 각 정점에서 수직이 되는 벡터를 기준으로 하나의 평면을 만들고 그 평면의 xyz 를 만든 차원을 의미한다. 각 축은 T B N 으로 이루어져있다.

Normal Map에는 한 픽셀마다 특정 좌표가 기록하게 되는데 그 좌표는 이 탄젠트 좌표계를 기준으로 한 좌표이다.

이것을 사용하기 위해서는 탄젠트 좌표계로 나타난 Normal 벡터를 월드 좌표계로 변환해야만 한다.

#include "00. Global.fx"
#include "00. Light.fx"

MeshOutput VS(VertexTextureNormalTangent input)
{
	MeshOutput output;
	output.position = mul(input.position, W);
	output.worldPosition = input.position.xyz;
	output.position = mul(output.position, VP);
	output.uv = input.uv;
	output.normal = mul(input.normal, (float3x3)W);
	output.tangent = mul(input.tangent, (float3x3)W);

	return output;
}

float4 PS(MeshOutput input) : SV_TARGET
{
	ComputeNormalMapping(input.normal, input.tangent, input.uv);

	float4 color = ComputeLight(input.normal, input.uv, input.worldPosition);

	return color;
}

technique11 T0
{
	PASS_VP(P0, VS, PS)
};

void ComputeNormalMapping(inout float3 normal, float3 tangent, float2 uv)
{
	// [0,255] 범위에서 [0,1]로 변환
	float4 map = NormalMap.Sample(LinearSampler, uv);
	if (any(map.rgb) == false)
		return;

	float3 N = normalize(normal); // z
	float3 T = normalize(tangent); // x
	float3 B = normalize(cross(N, T)); // y
	float3x3 TBN = float3x3(T, B, N); // TS -> WS

	// [0,1] 범위에서 [-1,1] 범위로 변환
	float3 tangentSpaceNormal = (map.rgb * 2.0f - 1.0f);
	float3 worldNormal = mul(tangentSpaceNormal, TBN);

	normal = worldNormal;
}

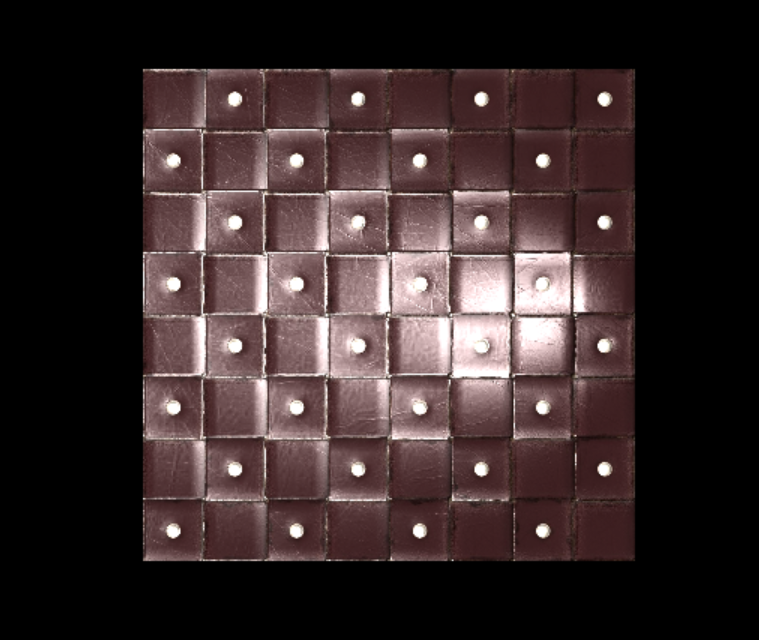

적용 전과 후 이다.
