[DirectX] DirectX 11 3D 입문 - Height Map, Normal, Mesh

Height Map

지면을 까는 Grid를 지난 포스팅에 해봤는데 이제 이것을 산 처럼 어디는 내려가고 어디는 올라가는 형식의 높이가 있는 맵을 한번 테스트 해보자. 유니티에서는 Terrain 툴이 존재해서 이것을 할 수 있다.

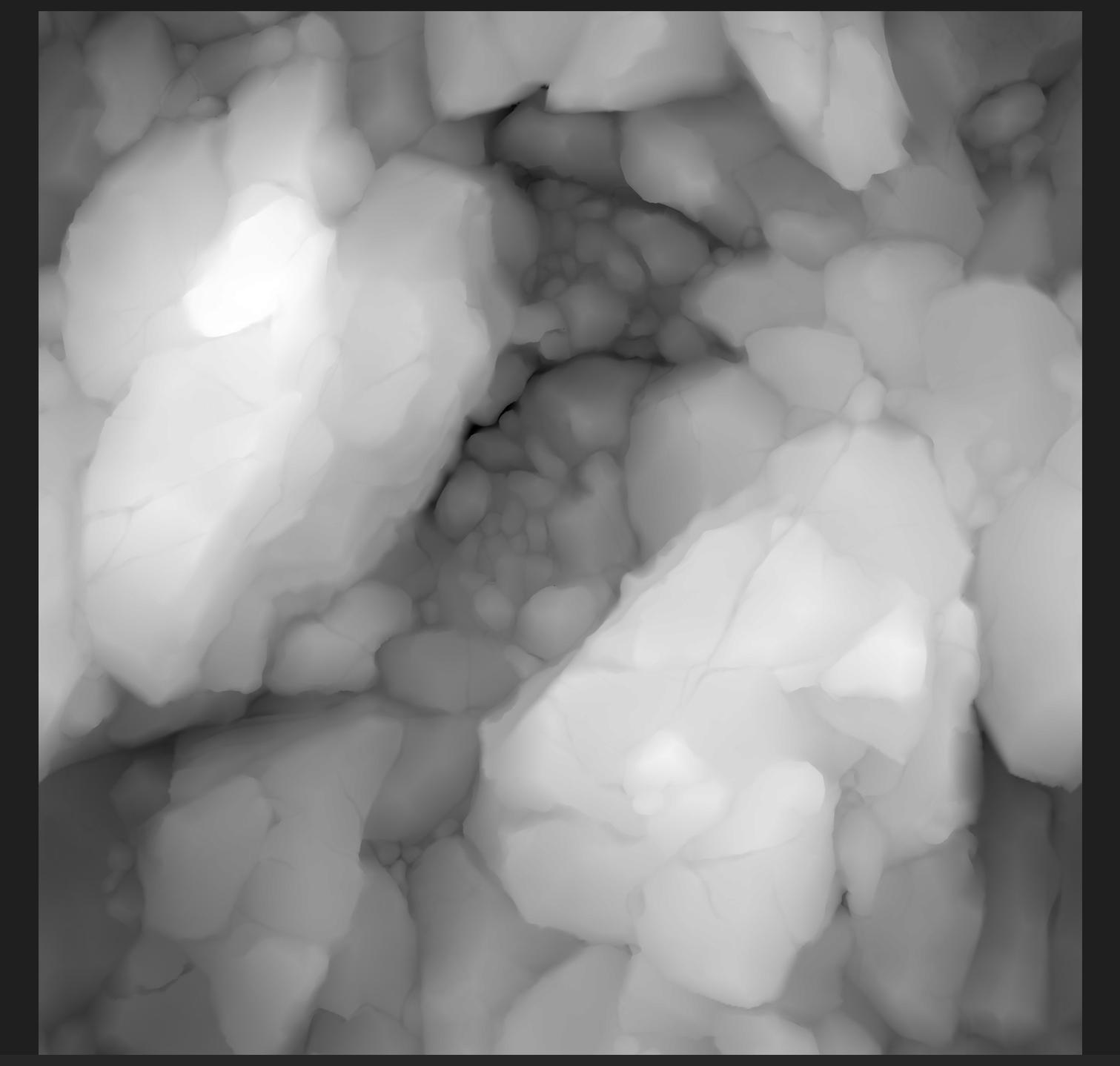

이것을 이용할 것인데 이는 terrain의 높이를 8비트로 저장한 사진이다. 즉 0,0 부터 맵 끝까지 어느 지형의 높이를 0부터 255의 숫자로 나타낸 것이다. 이것을 우린 파싱해서 실제 맵에 적용해 줘야하는 것이다.

이걸 CPU에서 연산해서 가지고 있다가 필요할 때 마다 GPU에 넘겨주는 방식도 있고 GPU 자체가 들고있어서 필요할 때마다 사용하는 방식 등 여러가지가 있지만 전자로 해보겠다.

#include "pch.h"
#include "07. HeightMapDemo.h"
#include "GeometryHelper.h"
#include "Camera.h"
#include "GameObject.h"
#include "CameraScript.h"

void HeightMapDemo::Init()
{
	_shader = make_shared<Shader>(L"06. Terrain.fx");

	// Texture
	_heightMap = RESOURCES->Load<Texture>(L"Height", L"..\\Resources\\Textures\\Terrain\\height.png");
	_texture = RESOURCES->Load<Texture>(L"Grass", L"..\\Resources\\Textures\\Terrain\\grass.jpg");

	const int32 width = _heightMap->GetSize().x;
	const int32 height = _heightMap->GetSize().y;

	const DirectX::ScratchImage& info = _heightMap->GetInfo();
	uint8* pixelBuffer = info.GetPixels();

	// Object
	_geometry = make_shared<Geometry<VertexTextureData>>();
	GeometryHelper::CreateGrid(_geometry, width, height);

	// CPU
	{
		vector<VertexTextureData>& v = const_cast<vector<VertexTextureData>&>(_geometry->GetVertices());

		for (int32 z = 0; z < height; z++)
		{
			for (int32 x = 0; x < width; x++)
			{
				int32 idx = width * z + x;
				uint8 height = pixelBuffer[idx] / 255.f * 25.f;
				v[idx].position.y = height; // 높이 보정
			}
		}
	}

	_vertexBuffer = make_shared<VertexBuffer>();
	_vertexBuffer->Create(_geometry->GetVertices());
	_indexBuffer = make_shared<IndexBuffer>();
	_indexBuffer->Create(_geometry->GetIndices());

	// Camera
	_camera = make_shared<GameObject>();
	_camera->GetOrAddTransform();
	_camera->AddComponent(make_shared<Camera>());
	_camera->AddComponent(make_shared<CameraScript>());

	_camera->GetTransform()->SetPosition(Vec3(0.f, 5.f, 0.f));
	_camera->GetTransform()->SetRotation(Vec3(25.f, 0.f, 0.f));
}

void HeightMapDemo::Update()
{
	_camera->Update();
}

void HeightMapDemo::Render()
{
	_shader->GetMatrix("World")->SetMatrix((float*)&_world);
	_shader->GetMatrix("View")->SetMatrix((float*)&Camera::S_MatView);
	_shader->GetMatrix("Projection")->SetMatrix((float*)&Camera::S_MatProjection);
	_shader->GetSRV("Texture0")->SetResource(_texture->GetComPtr().Get());

	uint32 stride = _vertexBuffer->GetStride();
	uint32 offset = _vertexBuffer->GetOffset();

	DC->IASetVertexBuffers(0, 1, _vertexBuffer->GetComPtr().GetAddressOf(), &stride, &offset);
	DC->IASetIndexBuffer(_indexBuffer->GetComPtr().Get(), DXGI_FORMAT_R32_UINT, 0);

	_shader->DrawIndexed(0, 1, _indexBuffer->GetCount(), 0, 0);
}

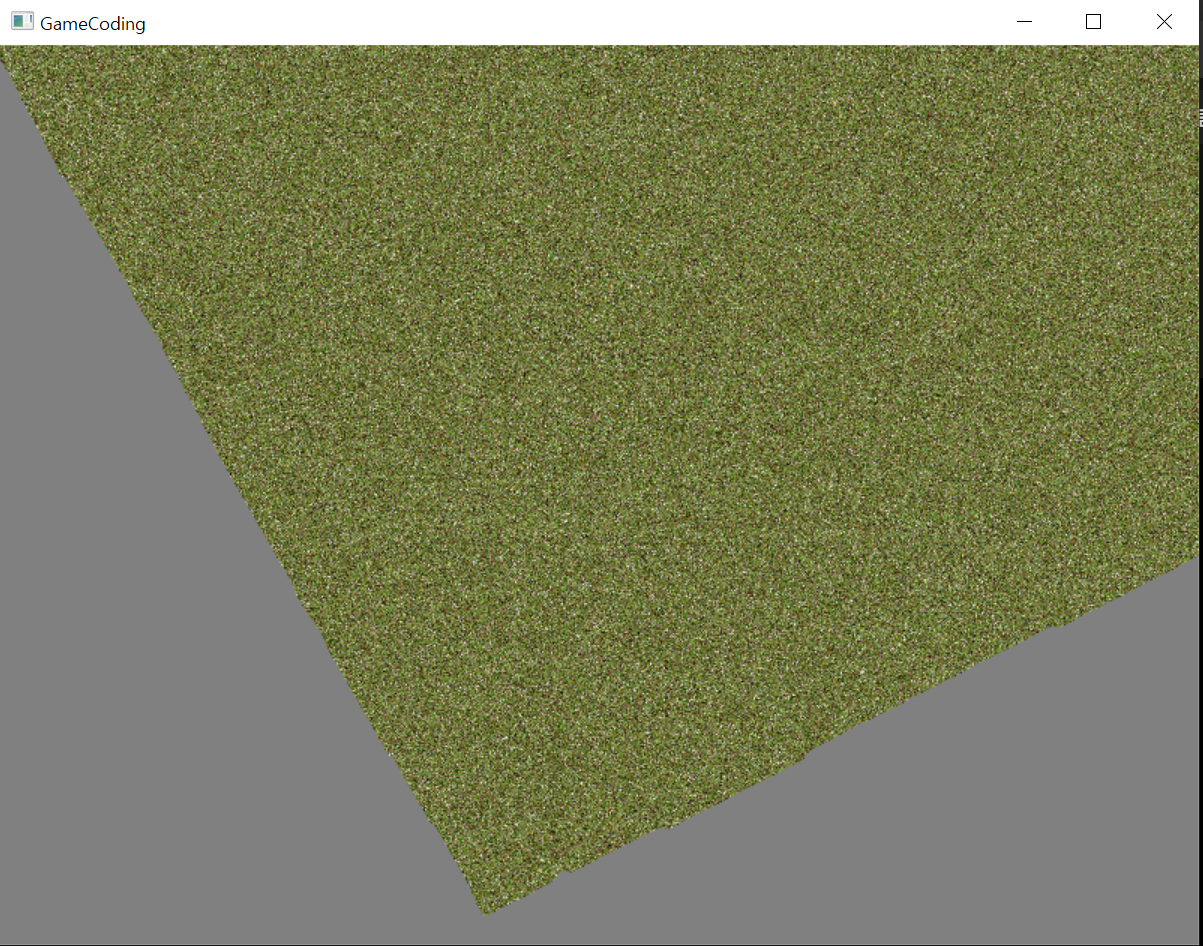

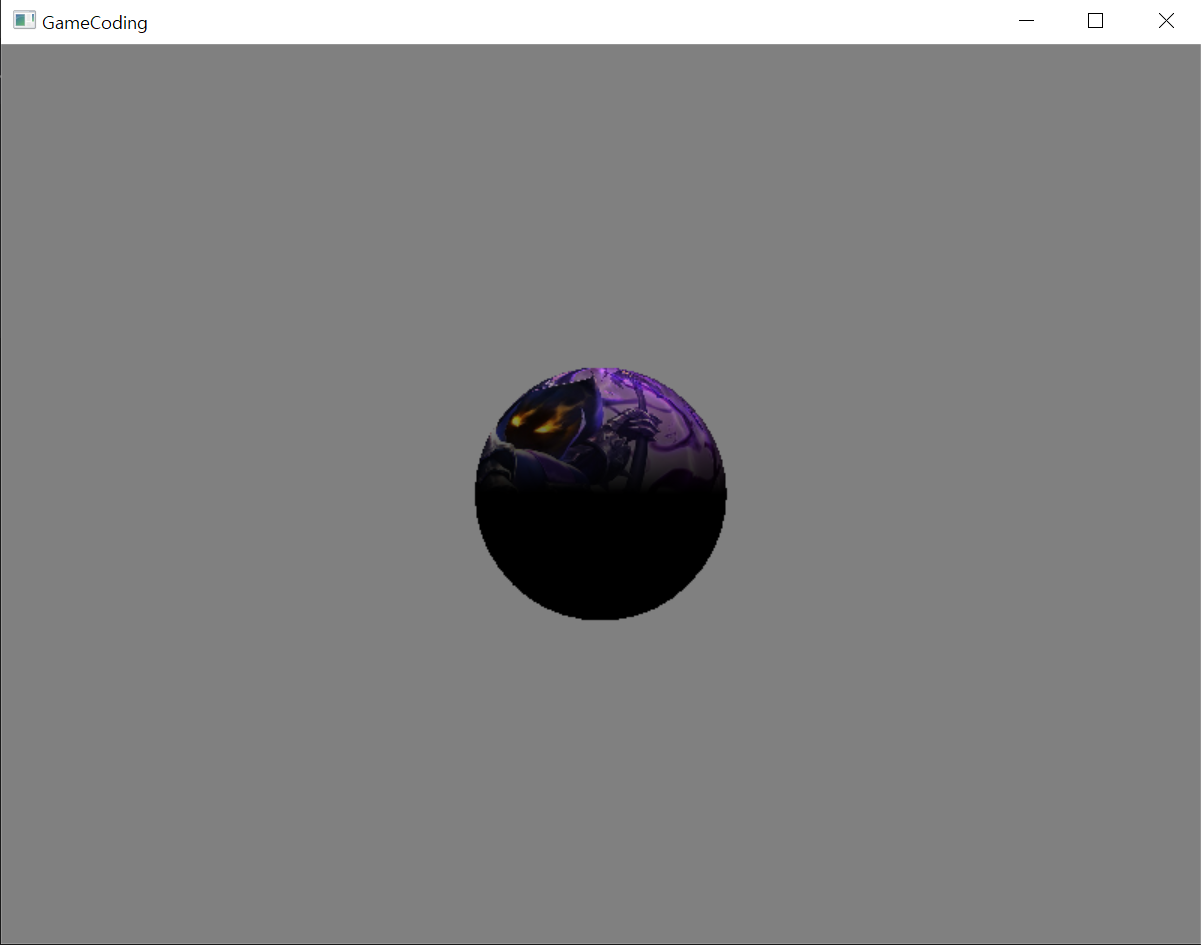

언뜻보면 높이가 잘 보이지 않지만 실제로 보면 높이가 보인다.

Normal

앞으로 아주 중요한 역할을 하게될 Normal에 대해 알아보자.

물체의 어떤 정점에서 수직인 단위벡터를 Normal 벡터라고 한다. 이 Normal 벡터가 필요한 이유가 뭘까?

나중에는 다양한 형태의 조명 연산을 해줄텐데 그때 사용하게 될 것이다.



만약 어떤 그리드가 있다고 해보자. 그때 태양이 햇빛을 바닥으로 쏘는데 그리드의 일직선으로 내리쬐는 빛은 쎄게 먹고 거의 90도로 먹는 빛은 약하게 먹어야할것이다. 이 것을 구현하려면 어떻게 해야할까

우리가 그리드의 Normal 벡터를 할고 빛이 오는 벡터를 알고 있다면 충분히 구해낼 수 있다.



dot( -> -빛 벡터, ->Normal 벡터) 이 두개를 내적해주면 결국 두 벡터의 cos각 만 남게 된다.

cos의 값이 가장 큰 순간은 머리위에서 햇빛이 온다는 얘기고

cos의 값이 가장 작은 순간은 앞에서(90도)에서 햇빛이 온다는 얘기이다.



즉, cos 값에 따라 조명의 세기를 조절할 수 있다는 것이다.

이렇게 Geometry 를 수정할 수 있다.

void GeometryHelper::CreateCube(shared_ptr<Geometry<VertexTextureNormalData>> geometry)
{
	float w2 = 0.5f;
	float h2 = 0.5f;
	float d2 = 0.5f;

	vector<VertexTextureNormalData> vtx(24);

	// 앞면
	vtx[0] = VertexTextureNormalData{ (Vec3(-w2, -h2, -d2), Vec2(0.0f, 1.0f), Vec3(0.0f, 0.0f, -1.0f)) };
	vtx[1] = VertexTextureNormalData{ (Vec3(-w2, +h2, -d2), Vec2(0.0f, 0.0f), Vec3(0.0f, 0.0f, -1.0f)) };
	vtx[2] = VertexTextureNormalData{ (Vec3(+w2, +h2, -d2), Vec2(1.0f, 0.0f), Vec3(0.0f, 0.0f, -1.0f)) };
	vtx[3] = VertexTextureNormalData{ (Vec3(+w2, -h2, -d2), Vec2(1.0f, 1.0f), Vec3(0.0f, 0.0f, -1.0f)) };
	// 뒷면
	vtx[4] = VertexTextureNormalData{(Vec3(-w2, -h2, +d2), Vec2(1.0f, 1.0f), Vec3(0.0f, 0.0f, 1.0f))};
	vtx[5] = VertexTextureNormalData{(Vec3(+w2, -h2, +d2), Vec2(0.0f, 1.0f), Vec3(0.0f, 0.0f, 1.0f))};
	vtx[6] = VertexTextureNormalData{(Vec3(+w2, +h2, +d2), Vec2(0.0f, 0.0f), Vec3(0.0f, 0.0f, 1.0f))};
	vtx[7] = VertexTextureNormalData{(Vec3(-w2, +h2, +d2), Vec2(1.0f, 0.0f), Vec3(0.0f, 0.0f, 1.0f))};
	// 윗면
	vtx[8] = VertexTextureNormalData{ (Vec3(-w2, +h2, -d2), Vec2(0.0f, 1.0f), Vec3(0.0f, 1.0f, 0.0f)) };
	vtx[9] = VertexTextureNormalData{ (Vec3(-w2, +h2, +d2), Vec2(0.0f, 0.0f), Vec3(0.0f, 1.0f, 0.0f)) };
	vtx[10] = VertexTextureNormalData{ (Vec3(+w2, +h2, +d2), Vec2(1.0f, 0.0f), Vec3(0.0f, 1.0f, 0.0f)) };
	vtx[11] = VertexTextureNormalData{ (Vec3(+w2, +h2, -d2), Vec2(1.0f, 1.0f), Vec3(0.0f, 1.0f, 0.0f)) };
	// 아랫면
	vtx[12] = VertexTextureNormalData{ (Vec3(-w2, -h2, -d2), Vec2(1.0f, 1.0f), Vec3(0.0f, -1.0f, 0.0f)) };
	vtx[13] = VertexTextureNormalData{ (Vec3(+w2, -h2, -d2), Vec2(0.0f, 1.0f), Vec3(0.0f, -1.0f, 0.0f)) };
	vtx[14] = VertexTextureNormalData{ (Vec3(+w2, -h2, +d2), Vec2(0.0f, 0.0f), Vec3(0.0f, -1.0f, 0.0f)) };
	vtx[15] = VertexTextureNormalData{ (Vec3(-w2, -h2, +d2), Vec2(1.0f, 0.0f), Vec3(0.0f, -1.0f, 0.0f)) };
	// 왼쪽면
	vtx[16] = VertexTextureNormalData{ (Vec3(-w2, -h2, +d2), Vec2(0.0f, 1.0f), Vec3(-1.0f, 0.0f, 0.0f)) };
	vtx[17] = VertexTextureNormalData{ (Vec3(-w2, +h2, +d2), Vec2(0.0f, 0.0f), Vec3(-1.0f, 0.0f, 0.0f)) };
	vtx[18] = VertexTextureNormalData{ (Vec3(-w2, +h2, -d2), Vec2(1.0f, 0.0f), Vec3(-1.0f, 0.0f, 0.0f)) };
	vtx[19] = VertexTextureNormalData{ (Vec3(-w2, -h2, -d2), Vec2(1.0f, 1.0f), Vec3(-1.0f, 0.0f, 0.0f)) };
	// 오른쪽면
	vtx[20] = VertexTextureNormalData{ (Vec3(+w2, -h2, -d2), Vec2(0.0f, 1.0f), Vec3(1.0f, 0.0f, 0.0f)) };
	vtx[21] = VertexTextureNormalData{ (Vec3(+w2, +h2, -d2), Vec2(0.0f, 0.0f), Vec3(1.0f, 0.0f, 0.0f)) };
	vtx[22] = VertexTextureNormalData{ (Vec3(+w2, +h2, +d2), Vec2(1.0f, 0.0f), Vec3(1.0f, 0.0f, 0.0f)) };
	vtx[23] = VertexTextureNormalData{ (Vec3(+w2, -h2, +d2), Vec2(1.0f, 1.0f), Vec3(1.0f, 0.0f, 0.0f)) };

	geometry->SetVertices(vtx);

	vector<uint32> idx(36);

	// 앞면
	idx[0] = 0; idx[1] = 1; idx[2] = 2;
	idx[3] = 0; idx[4] = 2; idx[5] = 3;
	// 뒷면
	idx[6] = 4; idx[7] = 5; idx[8] = 6;
	idx[9] = 4; idx[10] = 6; idx[11] = 7;
	// 윗면
	idx[12] = 8; idx[13] = 9; idx[14] = 10;
	idx[15] = 8; idx[16] = 10; idx[17] = 11;
	// 아랫면
	idx[18] = 12; idx[19] = 13; idx[20] = 14;
	idx[21] = 12; idx[22] = 14; idx[23] = 15;
	// 왼쪽면
	idx[24] = 16; idx[25] = 17; idx[26] = 18;
	idx[27] = 16; idx[28] = 18; idx[29] = 19;
	// 오른쪽면
	idx[30] = 20; idx[31] = 21; idx[32] = 22;
	idx[33] = 20; idx[34] = 22; idx[35] = 23;

	geometry->SetIndices(idx);
}

void GeometryHelper::CreateGrid(shared_ptr<Geometry<VertexTextureNormalData>> geometry, int32 sizeX, int32 sizeZ)
{
	vector<VertexTextureNormalData> vtx;

	for (int32 z = 0; z < sizeZ + 1; z++)
	{
		for (int32 x = 0; x < sizeX + 1; x++)
		{
			VertexTextureNormalData v;
			v.position = Vec3(static_cast<float>(x), 0, static_cast<float>(z));
			v.uv = Vec2(static_cast<float>(x), static_cast<float>(sizeZ - z));
			v.normal = Vec3(0.f, 1.f, 0.f);

			vtx.push_back(v);
		}
	}

	geometry->SetVertices(vtx);

	vector<uint32> idx;

	for (int32 z = 0; z < sizeZ; z++)
	{
		for (int32 x = 0; x < sizeX; x++)
		{
			//  [0]
			//   |	\
			//  [2] - [1]
			idx.push_back((sizeX + 1) * (z + 1) + (x));
			idx.push_back((sizeX + 1) * (z)+(x + 1));
			idx.push_back((sizeX + 1) * (z)+(x));
			//  [1] - [2]
			//   	\  |
			//		  [0]
			idx.push_back((sizeX + 1) * (z)+(x + 1));
			idx.push_back((sizeX + 1) * (z + 1) + (x));
			idx.push_back((sizeX + 1) * (z + 1) + (x + 1));
		}
	}

	geometry->SetIndices(idx);
}

void GeometryHelper::CreateSphere(shared_ptr<Geometry<VertexTextureNormalData>> geometry)
{
	float radius = 0.5f; // 구의 반지름
	uint32 stackCount = 20; // 가로 분할
	uint32 sliceCount = 20; // 세로 분할

	vector<VertexTextureNormalData> vtx;

	VertexTextureNormalData v;

	// 북극
	v.position = Vec3(0.0f, radius, 0.0f);
	v.uv = Vec2(0.5f, 0.0f);
	v.normal = v.position;
	v.normal.Normalize();
	vtx.push_back(v);

	float stackAngle = XM_PI / stackCount;
	float sliceAngle = XM_2PI / sliceCount;

	float deltaU = 1.f / static_cast<float>(sliceCount);
	float deltaV = 1.f / static_cast<float>(stackCount);

	// 고리마다 돌면서 정점을 계산한다 (북극/남극 단일점은 고리가 X)
	for (uint32 y = 1; y <= stackCount - 1; ++y)
	{
		float phi = y * stackAngle;

		// 고리에 위치한 정점
		for (uint32 x = 0; x <= sliceCount; ++x)
		{
			float theta = x * sliceAngle;

			v.position.x = radius * sinf(phi) * cosf(theta);
			v.position.y = radius * cosf(phi);
			v.position.z = radius * sinf(phi) * sinf(theta);

			v.uv = Vec2(deltaU * x, deltaV * y);

			v.normal = v.position;
			v.normal.Normalize();

			vtx.push_back(v);
		}
	}

	// 남극
	v.position = Vec3(0.0f, -radius, 0.0f);
	v.uv = Vec2(0.5f, 1.0f);
	v.normal = v.position;
	v.normal.Normalize();
	vtx.push_back(v);

	geometry->SetVertices(vtx);

	vector<uint32> idx(36);

	// 북극 인덱스
	for (uint32 i = 0; i <= sliceCount; ++i)
	{
		//  [0]
		//   |  \
		//  [i+1]-[i+2]
		idx.push_back(0);
		idx.push_back(i + 2);
		idx.push_back(i + 1);
	}

	// 몸통 인덱스
	uint32 ringVertexCount = sliceCount + 1;
	for (uint32 y = 0; y < stackCount - 2; ++y)
	{
		for (uint32 x = 0; x < sliceCount; ++x)
		{
			//  [y, x]-[y, x+1]
			//  |		/
			//  [y+1, x]
			idx.push_back(1 + (y)*ringVertexCount + (x));
			idx.push_back(1 + (y)*ringVertexCount + (x + 1));
			idx.push_back(1 + (y + 1) * ringVertexCount + (x));
			//		 [y, x+1]
			//		 /	  |
			//  [y+1, x]-[y+1, x+1]
			idx.push_back(1 + (y + 1) * ringVertexCount + (x));
			idx.push_back(1 + (y)*ringVertexCount + (x + 1));
			idx.push_back(1 + (y + 1) * ringVertexCount + (x + 1));
		}
	}

	// 남극 인덱스
	uint32 bottomIndex = static_cast<uint32>(vtx.size()) - 1;
	uint32 lastRingStartIndex = bottomIndex - ringVertexCount;
	for (uint32 i = 0; i < sliceCount; ++i)
	{
		//  [last+i]-[last+i+1]
		//  |      /
		//  [bottom]
		idx.push_back(bottomIndex);
		idx.push_back(lastRingStartIndex + i);
		idx.push_back(lastRingStartIndex + i + 1);
	}

	geometry->SetIndices(idx);
}



VertexOutput VS(VertexInput input)
{
	VertexOutput output;
	output.position = mul(input.position, World);
	output.position = mul(output.position, View);
	output.position = mul(output.position, Projection);

	output.uv = input.uv;
	output.normal = mul(input.normal, (float3x3)World);

	return output;
}

SamplerState Sampler0;

float4 PS(VertexOutput input) : SV_TARGET
{
	float3 normal = normalize(input.normal);
	float3 light = -LightDir;

	//return float4(1, 1, 1, 1) * dot(light, normal);
	return Texture0.Sample(Sampler0, input.uv) * dot(light, normal);
}



Mesh

Mesh를 이제 하나로 묶어서 관리하기 위해 작업해보자.

가령 geometry와 VertexBuffer, indexBuffer를 하나로 묶는 작업이다.

#pragma once
#include "ResourceBase.h"
#include "Geometry.h"

class Mesh : public ResourceBase
{
    using Super = ResourceBase;

public:
    Mesh();
    virtual ~Mesh();

	void CreateQuad();
	void CreateCube();
	void CreateGrid(int32 sizeX, int32 sizeZ);
	void CreateSphere();

	shared_ptr<VertexBuffer> GetVertexBuffer() { return _vertexBuffer; }
	shared_ptr<IndexBuffer> GetIndexBuffer() { return _indexBuffer; }

private:
	void CreateBuffers();

private:
	// Mesh
	shared_ptr<Geometry<VertexTextureNormalData>> _geometry;
	shared_ptr<VertexBuffer> _vertexBuffer;
	shared_ptr<IndexBuffer> _indexBuffer;
};

#include "pch.h"
#include "Mesh.h"
#include "GeometryHelper.h"

Mesh::Mesh()  : Super(ResourceType::Mesh)
{

}

Mesh::~Mesh()
{

}

void Mesh::CreateQuad()
{
	_geometry = make_shared<Geometry<VertexTextureNormalData>>();
	GeometryHelper::CreateQuad(_geometry);
	CreateBuffers();
}

void Mesh::CreateCube()
{
	_geometry = make_shared<Geometry<VertexTextureNormalData>>();
	GeometryHelper::CreateCube(_geometry);
	CreateBuffers();
}

void Mesh::CreateGrid(int32 sizeX, int32 sizeZ)
{
	_geometry = make_shared<Geometry<VertexTextureNormalData>>();
	GeometryHelper::CreateGrid(_geometry, sizeX, sizeZ);
	CreateBuffers();
}

void Mesh::CreateSphere()
{
	_geometry = make_shared<Geometry<VertexTextureNormalData>>();
	GeometryHelper::CreateSphere(_geometry);
	CreateBuffers();
}

void Mesh::CreateBuffers()
{
	_vertexBuffer = make_shared<VertexBuffer>();
	_vertexBuffer->Create(_geometry->GetVertices());
	_indexBuffer = make_shared<IndexBuffer>();
	_indexBuffer->Create(_geometry->GetIndices());
}

MeshRenderer에서 이제 Update할 때 가지고 있는 Mesh와 텍스처를 Gpu에 넘겨줘 화면에 띄워준다.

#include "pch.h"
#include "09. MeshDemo.h"
#include "GeometryHelper.h"
#include "Camera.h"
#include "GameObject.h"
#include "CameraScript.h"
#include "MeshRenderer.h"
#include "Mesh.h"

void MeshDemo::Init()
{
	// Camera
	_camera = make_shared<GameObject>();
	_camera->GetOrAddTransform();
	_camera->AddComponent(make_shared<Camera>());
	_camera->AddComponent(make_shared<CameraScript>());

	// Object
	_obj = make_shared<GameObject>();
	_obj->GetOrAddTransform();
	_obj->AddComponent(make_shared<MeshRenderer>());
	{
		auto shader = make_shared<Shader>(L"07. Normal.fx");
		_obj->GetMeshRenderer()->SetShader(shader);
	}
	{
		RESOURCES->Init();
		auto mesh = RESOURCES->Get<Mesh>(L"Sphere");
		_obj->GetMeshRenderer()->SetMesh(mesh);
	}
	{
		auto texture = RESOURCES->Load<Texture>(L"Veigar", L"..\\Resources\\Textures\\veigar.jpg");
		_obj->GetMeshRenderer()->SetTexture(texture);
	}
}

void MeshDemo::Update()
{
	_camera->Update();
	_obj->Update();
}

void MeshDemo::Render()
{

}
