[C++ algorithm] 힙과 우선순위 큐, A* 길찾기 알고리즘을 통한 미로게임

트리

힙과 우선순위 큐가 트리 형태로 이루어져있기 때문에 어느정도 알고 있어야한다.

트리란? 계층적 구조를 갖는 데이터를 표현하기 위한 자료구조이다. 노드와 간선으로 이루어져있다.



이것만 보면 그래프와 매우 유사한 형태를 가지고 있다.

트리와 그래프의 큰 차이는 트리는 계층 구조를 가지는 것이다. 그래프는 동등한 위치의 데이터들을 간선으로 이은 것이라 할 수 있다.

제일 중요한 것은 root와 leaf이다.

간단하게 코드로 나타내보자.

#include <iostream>
#include <vector>
#include <list>
#include <stack>
#include <queue>

using namespace std;

using NodeRef = shared_ptr<struct Node>;

struct Node
{
	Node() { }
	Node(const string& data) : data(data) { }
	string data;
	vector<NodeRef> Children;
};

NodeRef CreateTree()
{
	NodeRef root = make_shared<Node>("R1 개발실");
	{
		NodeRef node = make_shared<Node>("디자인 팀");
		root->Children.push_back(node);
		{
			NodeRef leaf = make_shared<Node>("전투");
			node->Children.push_back(leaf);
		}
		{
			NodeRef leaf = make_shared<Node>("경제");
			node->Children.push_back(leaf);
		}
		{
			NodeRef leaf = make_shared<Node>("스토리");
			node->Children.push_back(leaf);
		}
		node = make_shared<Node>("프로그래머 팀");
		root->Children.push_back(node);
		{
			NodeRef leaf = make_shared<Node>("서버");
			node->Children.push_back(leaf);
		}
		{
			NodeRef leaf = make_shared<Node>("클라");
			node->Children.push_back(leaf);
		}
		{
			NodeRef leaf = make_shared<Node>("엔진");
			node->Children.push_back(leaf);
		}
		node = make_shared<Node>("아트 팀");
		root->Children.push_back(node);
		{
			NodeRef leaf = make_shared<Node>("배경");
			node->Children.push_back(leaf);
		}
		{
			NodeRef leaf = make_shared<Node>("캐릭터");
			node->Children.push_back(leaf);
		}
	}
	return root;
}
void PrintTree(NodeRef root, int depth)
{
	for (int i = 0; i < depth; i++)
	{
		cout << "-";
	}
	cout << root->data << endl;

	for (NodeRef& child : root->Children)
	{
		PrintTree(child, depth +1);
	}
}
// 깊이(depth) : 루트에서 어떤 노드에 도달하기 위해 거쳐야하는 간선의 수(aka. 몇 층?)
// 높이(height) : 가장 깊숙히 있는 노드의 깊이(max(detph))
int GetHeight(NodeRef root)
{
	int height = 1;

	for (NodeRef& child : root->Children)
	{
		height = max(height, GetHeight(child) + 1);
	}

	return height;
}

int main()
{
	NodeRef node = CreateTree();
	PrintTree(node, 0);

	int height = GetHeight(node);
	cout << height;
}

Heap

이진 트리란 무엇인가? 각 노드가  최대 두 개의 자식 노드를 가지는 트리를 말한다. 이진 트리를 왜 사용하는가? 어떤 데이터를 검색하는데 유용하게 사용된다. 왼쪽을 타고 가면 현재 값보다 작은 숫자가 존재하고 오른쪽을 타고 가면 현재 값보다 크게 배치를 해 빠르게 데이터를 찾을 수 있다.

그에비해 힙 트리는 살짝 다르다.

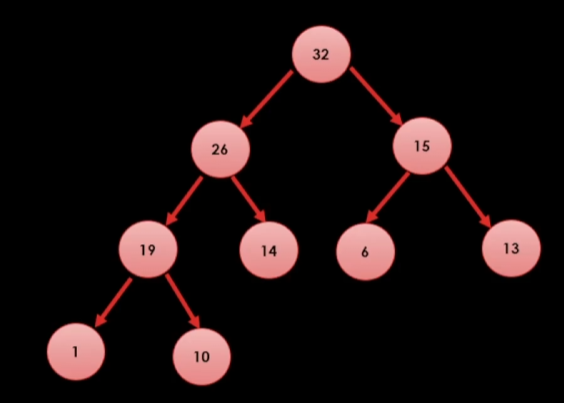

힙 트리에는 중요한 규칙이 있다. 첫 번째로 부모 노드가 가진 값은 항상 자식 노드가 가진 값보다 크다는 것이다.

두 번째로 노드 개수를 알면, 트리 구조는 무조건 확정할 수 있다.

왜냐하면 마지막 레벨을 제외한 모든 레벨에 노드가 꽉 차있다게 배치를 해야하고, 마지막 레벨에 노드가 있을 때는, 항상 왼쪽부터 순서대로 채워야하는 규칙에 따르면 트리 구조를 무조건 확정 할 수 있다.



값을 추가하는 방식은  맨 뒤에 값을 추가하고 도장깨기를 통해 앞으로 전진하다.

또, 최대값을 찾을 때는 맨위의 노드 즉, root를 추출하면 된다. 그리고 맨 뒤에 있는 노드를 root에 놓고 역으로 도장깨기를 하면 된다. 이 동작 방식을 꼭 알고 있자.

우리가 다루고자 하는 건 우선순위 큐인데 이는 힙트리로 이루어져 있다.

우선순위 큐 구현

#include <iostream>
#include <vector>
#include <list>
#include <stack>
#include <queue>

using namespace std;

template<typename T, typename Container = vector<T>, typename Predicate = less<T>>
class PriorityQueue
{
public:
	void push(const T& data)
	{
		// 우선 힙 구조부터 맞춰준다.
		_heap.push_back(data);

		// 도장깨기 시작
		int now = static_cast<int>(_heap.size()) - 1;
		// 루트 노드까지
		while (now > 0)
		{
			// 부모 노드의 데이터와 비교해서 더 작으면 패배
			int next = (now - 1) / 2;
			if (_predicate(_heap[now], _heap[next]))
				break;
			// 데이터 교체
			::swap(_heap[now], _heap[next]);
			now = next;
		}

	}
	void pop()
	{
		_heap[0] = _heap.back();
		_heap.pop_back();

		int now = 0;
		while (true)
		{
			int left = 2 * now + 1;
			int right = 2 * now + 2;

			// 리프에 도달한 경우
			if (left >= _heap.size())
				break;
			int next = now;
			// 왼쪽과 비교
			if (_predicate(_heap[next], _heap[left]))
				next = left;
			// 둘 중 승자를 오른쪽과 비교
			if (right < (int)_heap.size() && _predicate(_heap[next], _heap[right]))
				next = right;

			// 왼쪽 오른쪽 둘다 현재 값보다 작으면 종료
			if (next == now)
				break;

			swap(_heap[now], _heap[next]);
			now = next;
		}
	}
	T& top()
	{
		return _heap[0];
	}
	bool empty()
	{
		return _heap.empty();
	}

private:
	Container _heap = {};
	Predicate _predicate;
};

int main()
{
	PriorityQueue<int, vector<int>, std::greater<int>> pq;

	pq.push(900);
	pq.push(200);
	pq.push(120);
	pq.push(400);
	pq.push(700);

	while (pq.empty() == false)
	{
		int value = pq.top();
		pq.pop();
		cout << value << endl;
	}
}

A* 길찾기 알고리즘

우리가 지금까지 미로게임을 구현할 때, 목적지를 정해준 적은 없었다. 계속 앞으로 나가아다가 목적지에 도달하면 break를 통해 멈추는 형식이었다. 그 방식이 아닌 스타크래프트 처럼 시작점과 목적점을 정확히 지정해 이동하는 방식이다.

시작점에서 얼마나 떨어져 있냐, 도착점에서 얼마나 떨어져 있냐 이 2가지의 점수를 매겨 제일 좋은 길을 고르는 것이다.

#include "pch.h"
#include "Player.h"
#include "Board.h"
#include <stack>

void Player::Init(Board* board)
{
	//int a;
	//cin >> a;
	_pos = board->GetEnterPos();
	_board = board;

	// RightHand();
	//Bfs();
	Astar();
}

void Player::Update(uint64 deltaTick)
{
	if (_pathIndex >= _path.size())
	{
		_board->GenerateMap();
		Init(_board);
		return;
	}
	_sumTick += deltaTick;
	if (_sumTick >= MOVE_TICK)
	{
		_sumTick = 0;

		_pos = _path[_pathIndex];
		_pathIndex++;
	}
}

bool Player::CanGo(Pos pos)
{
	TileType tileType = _board->GetTileType(pos);
	return tileType == TileType::EMPTY;
}

void Player::RightHand()
{
	Pos pos = _pos;	// 임시

	_path.clear();
	_path.push_back(pos);
	//목적지 도착하기 전에는 계속 실행
	Pos dest = _board->GetExitPos();

	Pos front[4] = {
		Pos {-1, 0},	// up
		Pos {0 , -1},	// left
		Pos {1, 0},		// down
		Pos {0, 1},		// right
	};
	while (pos != dest)
	{
		// 1. 현재 바라보는 방향을 기준으로 오른쪽으로 갈 수 있는지 확인
		int32 newDir = (_dir - 1 + DIR_COUNT) % DIR_COUNT;
		if (CanGo(pos + front[newDir]))
		{
			// 오른쪽 방향으로 90 회전.
			_dir = newDir;
			// 앞으로 한 보 전진
			pos += front[_dir];
			_path.push_back(pos);
		}
		// 2. 현재 바라보는 방향으로 기준으로 전진할 수 있는지 확인.
		else if (CanGo(pos + front[_dir]))
		{
			// 앞으로 한보 전진.
			pos += front[_dir];
			_path.push_back(pos);
		}
		else
		{
			// 왼쪽 방향으로 90도 회전.
			_dir = (_dir + 1) % DIR_COUNT;
		}
	}
	stack<Pos> s;
	for (int i = 0; i < _path.size() - 1; i++)
	{
		if (s.empty() == false && s.top() == _path[i + 1])
			s.pop();
		else
			s.push(_path[i]);
	}
	// 목적지 도착
	if (_path.empty() == false)
		s.push(_path.back());

	vector<Pos> path;
	while (s.empty() == false)
	{
		path.push_back(s.top());
		s.pop();
	}
	std::reverse(path.begin(), path.end());

	_path = path;
}

void Player::Bfs()
{
	Pos pos = _pos;	// 임시

	//목적지 도착하기 전에는 계속 실행
	Pos dest = _board->GetExitPos();

	Pos front[4] = {
		Pos {-1, 0},	// up
		Pos {0 , -1},	// left
		Pos {1, 0},		// down
		Pos {0, 1},		// right
	};

	// 발견 여부
	const int32 size = _board->GetSize();
	//vector<vector<bool>> discovered(size, vector<bool>(size, false));
	map<Pos, bool> discovered;
	// vector<vector<Pos>> parent;
	// parent[A] = B;	-> A는 B로 인해 발견함.
	map<Pos, Pos> parent;

	queue<Pos> q;
	q.push(pos);
	//discoverd[pos.y][pos.x] = true;
	discovered[pos] = true;
	parent[pos] = pos;
	while (q.empty() == false)
	{
		pos = q.front();
		q.pop();

		// 방문
		if (pos == dest)
			break;
		for (int32 dir = 0; dir < 4; dir++)
		{
			Pos nextPos = pos + front[dir];
			// 갈 수 있는 지역인지 확인
			if (CanGo(nextPos) == false)
				continue;

			// 이미 발견한 지역인지 확인
			if (discovered[nextPos])
				continue;

			q.push(nextPos);
			discovered[nextPos] = true;
			parent[nextPos] = pos;
		}
	}

	_path.clear();

	// 거꾸로 거슬러 올라가기
	pos = dest;

	while (true)
	{
		_path.push_back(pos);
		if (pos == parent[pos])
			break;

		pos = parent[pos];
	}
	reverse(_path.begin(), _path.end());
}

struct PQNode
{
	PQNode(int32 f, int32 g, Pos pos): f(f), g(g), pos(pos){ }
	bool operator<(const PQNode& other) const { return f < other.f; }
	bool operator>(const PQNode& other) const { return f > other.f; }
	int32 f;
	int32 g;
	Pos pos;
};

void Player::Astar()
{
	// 점수 매기기
	// F = G + H
	// F = 최종 점수(작을 수록 좋음, 경로에 따라 달라짐)
	// G = 시작점에서 해당 좌표까지 이동하는데 드는 비용(작을 수록 좋음)
	// H = 목적지에서 얼마나 가까운지 (작을 수록 좋은, 고정)

	Pos start = _pos;	// 시작점
	Pos dest = _board->GetExitPos(); // 목적지

	enum
	{
		DIR_COUNT = 8,
	};

	Pos front[] = {
		Pos {-1, 0},	// up
		Pos {0 , -1},	// left
		Pos {1, 0},		// down
		Pos {0, 1},		// right
		Pos {-1, -1},	// up + left
		Pos {1, -1},	// down + left
		Pos {1, 1},		// down + right
		Pos {-1, 1},	// up + right
	};

	int32 cost[] {
		10,			// up
		10,			// left
		10,			// down
		10,			// right
		14,			// up + left
		14,			// down + left
		14,			// down + right
		14			// up + right
	};

	const int32 size = _board->GetSize();

	// ClosedList
	// close[y][x] -> (y,x)에 방문 했는지 여부
	vector<vector<bool>> closed(size, vector<bool>(size, false));

	// best[y][x] -> 지금까지 (y,x)에 대한 가장 좋은 비용(작을 수록 좋음)
	vector<vector<int32>> best(size, vector<int32>(size, INT32_MAX));

	// 부모 추적 용도
	map<Pos, Pos> parent;

	// 1) 예약(발견) 시스템 구현
	// 2) 뒤늦게 더 좋은 경로가 발견될 수 있음 -> 예외처리 필수
	priority_queue<PQNode, vector<PQNode>, greater<PQNode>> pq;

	{
		int32 g = 0;
		// 우리가 마음대로 만드는 것
		int32 h = 10 * (abs(dest.y - start.y) + abs(dest.x - start.x));
		pq.push(PQNode(g + h, g, start));
		best[start.y][start.x] = g + h;
		parent[start] = start;
	}

	while (pq.empty() == false)
	{
		// 제일 좋은 후보를 찾는다.
		PQNode node = pq.top();
		pq.pop();

		// 동일한 좌표를 여러 경로를 찾아서
		// 더 빠른 경로로 인해 이미 방문이 된 경우 스킵

		// [선택] 밑의 둘 중 하나 선택
		if (closed[node.pos.y][node.pos.x])
			continue;
		if (best[node.pos.y][node.pos.x] < node.f)
			continue;

		// 방문
		closed[node.pos.y][node.pos.x] = true;

		// 목적지에 도착햇으면 종료
		if (node.pos == dest)
			break;

		for (int32 dir = 0; dir < DIR_COUNT; dir++)
		{
			Pos nextPos = node.pos + front[dir];
			// 갈수 있는 지역은 맞는지 확인
			if (CanGo(nextPos) == false)
				continue;
			// [선택] 이미 방문한 곳이면 스킵
			if (closed[nextPos.y][nextPos.x])
				continue;

			// 비용 계산
			int32 g = node.g + cost[dir];
			int32 h = 10 * (abs(dest.y - nextPos.y) + abs(dest.x - nextPos.x));

			// 다른 경로에서 더 빠른 길을 찾았으면 스킵
			if (best[nextPos.y][nextPos.x] <= g + h)
				continue;

			best[nextPos.y][nextPos.x] = g + h;
			pq.push(PQNode { g + h,h,nextPos });
			parent[nextPos] = node.pos;
		}
	}
	Pos pos = dest;

	_path.clear();
	_pathIndex = 0;
	// 거꾸로 거슬러 올라가기
	pos = dest;

	while (true)
	{
		_path.push_back(pos);
		if (pos == parent[pos])
			break;

		pos = parent[pos];
	}
	reverse(_path.begin(), _path.end());
}
