[UE5] ProjectRAS - 전투 공격 판정 과 패링, 적 타겟팅 시스템(락온)

전투 공격 판정

전에 올린 포스팅에서는 공격을 판정하기 위해 아주 간단한 방법만 사용했다.

간략하게 공격을 판정하는 방법은 3가지로 나눌 수 있다.

1. 공격 타이밍에 공격 범위에 해당되는 콜리전을 만들어서 체크하기
2. 공격하고자 하는 무기에 콜리전을 설치해 닿는 경우 체크하기
3. 공격하는 애니메이션에 NotifyState를 이용해 Tick 마다 무기 위치 체크하기

저번엔 1번에 대해 포스팅 해봤으니

이번에는 3번을 해보자.

기본 아이디어

공격을 한다는건 무기를 휘두른다는 것과 같다.

그렇다면 무기의 칼 끝과 칼 손잡이 부분에 Socket을 지정하고

그 사이를 라인트레이싱해서 피격된 물체가 있는지 확인하자.

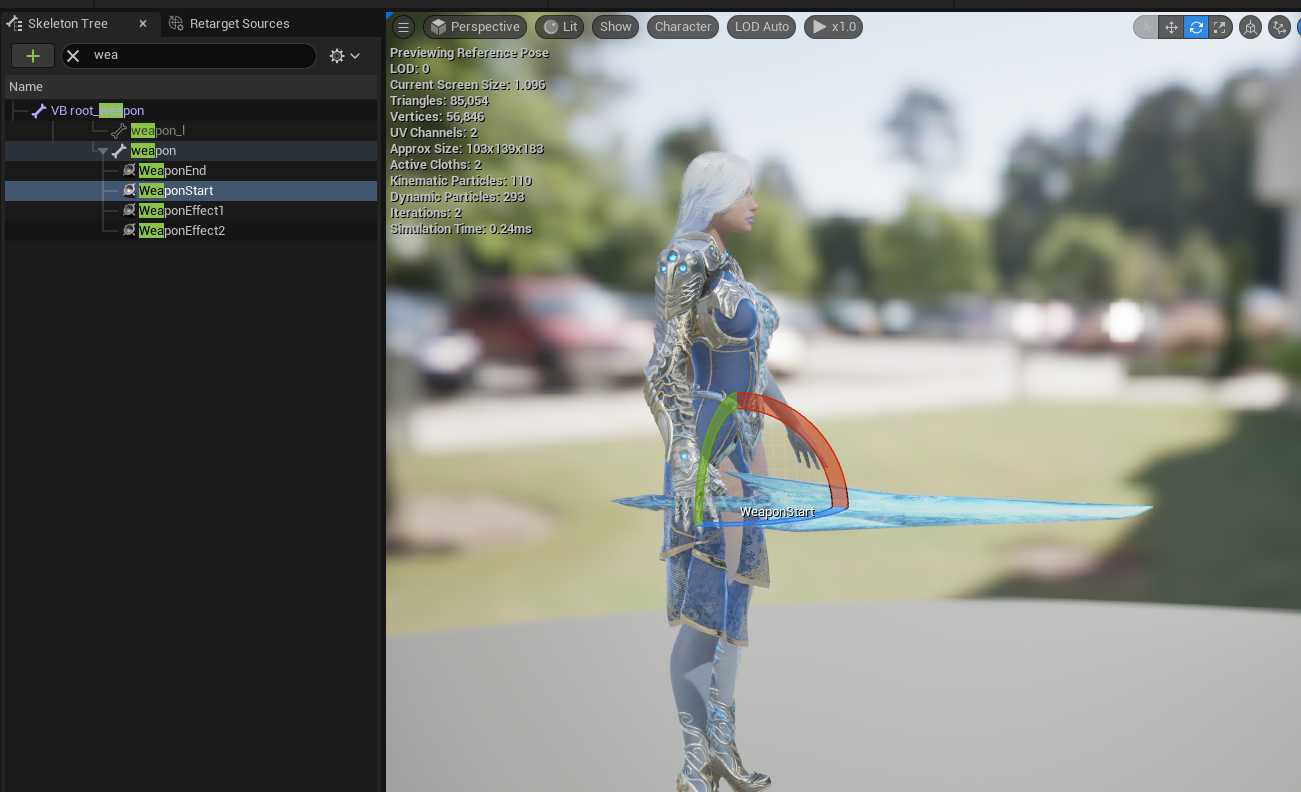

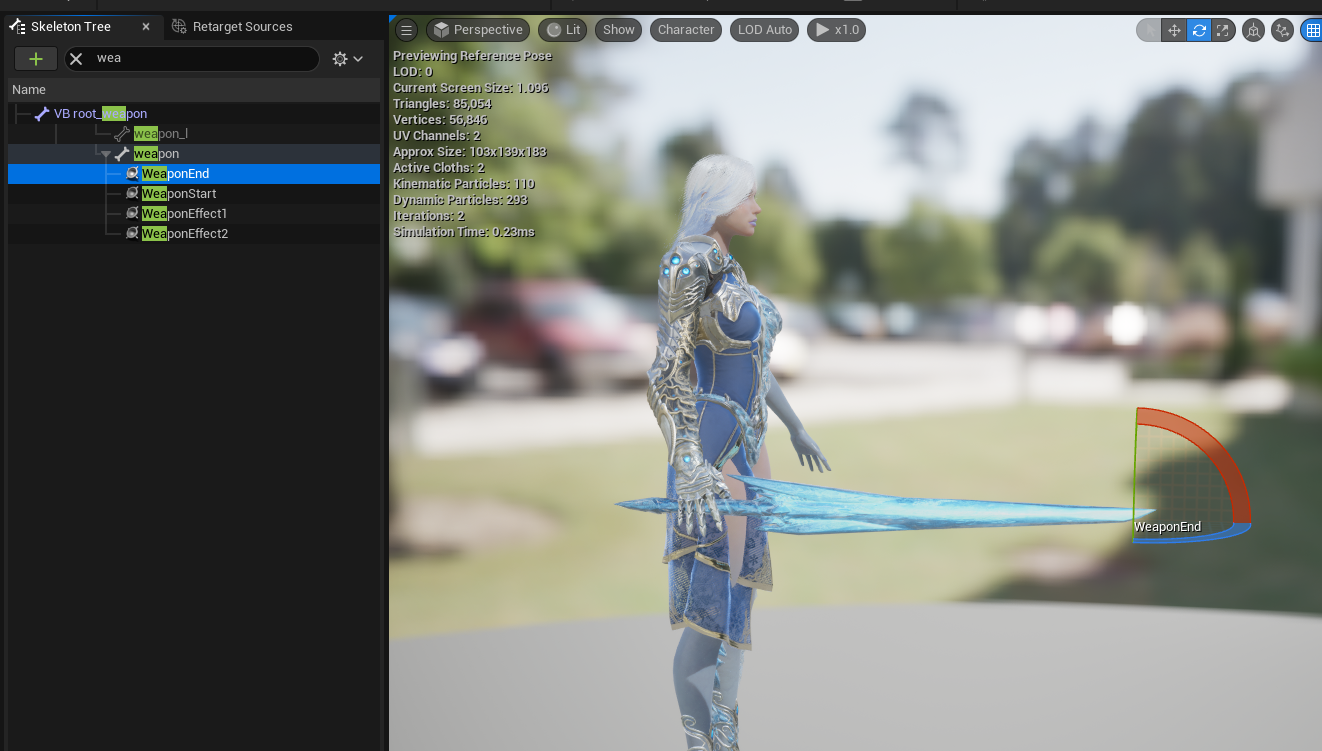

Socket 설정

이렇게 시작과 끝 부분을 지정해서 나중에 이 사이에 어떤 물체가 닿았는지 판별할 것이다.



AnimNotifyState

애님 노티파이 스테이트는 몽타주에서 시작과 끝 타이밍을 체크할 수 있으며, Tick 을 이용해 매 프레임 확인이 가능하다.

이점을 이용해서 애니메이션에서 공격하는 타이밍을 지정하고 체크해보자.

AttackTo 라고 하는 애님 노트파이 스테이트를 만들자.

// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "Animation/AnimNotifies/AnimNotifyState.h"
#include "AnimNotifyState_AttackTo.generated.h"

/**
 *
 */
UCLASS()
class PROJECTRAS_API UAnimNotifyState_AttackTo : public UAnimNotifyState
{
	GENERATED_BODY()
public:
	UAnimNotifyState_AttackTo();

	virtual void NotifyBegin(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, float TotalDuration) override;

	virtual void NotifyTick(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, float FrameDeltaTime, const FAnimNotifyEventReference& EventReference) override;

	virtual void NotifyEnd(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation) override;

	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category=Attack)
	int32 AttackNum;

protected:
	virtual void MakeLineTrace(USkeletalMeshComponent* Attacker);

	UPROPERTY()
	TSet<TObjectPtr<AActor>> HitActors;
};

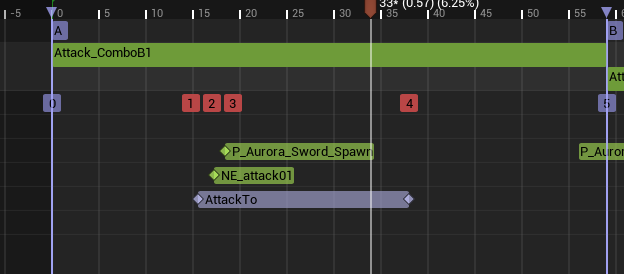

그리고 몽타주에서 공격하고자 하는 부분에 노티파이 스테이트를 설정한다.

이제 Tick을 구현해보자.

// Fill out your copyright notice in the Description page of Project Settings.


#include "Animation/NotifyState/AnimNotifyState_AttackTo.h"
#include "Interface/RASBattleInterface.h"
#include "Engine/World.h"
#include "DrawDebugHelpers.h"
#include "Character/RASCharacterBase.h"
#include "Utils/RASCollisionChannels.h"

UAnimNotifyState_AttackTo::UAnimNotifyState_AttackTo()
{

}

void UAnimNotifyState_AttackTo::NotifyBegin(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, float TotalDuration)
{
	Super::NotifyBegin(MeshComp, Animation, TotalDuration);

	HitActors.Empty();
}

void UAnimNotifyState_AttackTo::NotifyTick(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, float FrameDeltaTime, const FAnimNotifyEventReference& EventReference)
{
	Super::NotifyTick(MeshComp, Animation, FrameDeltaTime, EventReference);
	if (AActor* Owner = MeshComp->GetOwner())
	{
		if (ARASCharacterBase* Attacker = Cast<ARASCharacterBase>(Owner))
		{
			MakeLineTrace(MeshComp);
		}
	}
}

void UAnimNotifyState_AttackTo::NotifyEnd(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation)
{
	Super::NotifyEnd(MeshComp, Animation);

	if (MeshComp)
	{
		IRASBattleInterface* BattleInterface = Cast<IRASBattleInterface>(MeshComp->GetOwner());
		if (BattleInterface)
		{
			BattleInterface->EndAttack();
		}
	}
}

void UAnimNotifyState_AttackTo::MakeLineTrace(USkeletalMeshComponent* Attacker)
{
	if (Attacker == nullptr) return;

	const FName StartSocketName(TEXT("WeaponStart"));
	const FName EndSocketName(TEXT("WeaponEnd"));

	if (Attacker->DoesSocketExist(StartSocketName) && Attacker->DoesSocketExist(EndSocketName))
	{
		FVector StartLocation = Attacker->GetSocketLocation(StartSocketName);
		FVector EndLocation = Attacker->GetSocketLocation(EndSocketName);

		AActor* Owner = Attacker->GetOwner();
		if (Owner == nullptr) return;

		FHitResult HitResult;
		FCollisionQueryParams CollisionParams;
		CollisionParams.AddIgnoredActor(Owner);

		UWorld* World = Owner->GetWorld();
		if (World == nullptr) return;

		bool bHit = World->LineTraceSingleByChannel(
			HitResult,
			StartLocation,
			EndLocation,
			ECC_RASChannel,
			CollisionParams
		);
		AActor* HitActor = HitResult.GetActor();

		if (bHit == false || HitActor == nullptr || HitActors.Contains(HitResult.GetActor()))
		{
			DrawDebugLine(World, StartLocation, EndLocation, FColor::Blue, false, 0.1f, 0, 1.0f);
			return;
		}
		HitActors.Add(HitActor);

		DrawDebugLine(World, StartLocation, EndLocation, FColor::Red, false, 1.0f);
		DrawDebugSphere(World, HitResult.ImpactPoint, 10.0f, 12, FColor::Yellow, false, 1.0f);

		IRASBattleInterface* BattleInterface = Cast<IRASBattleInterface>(HitActor);
		ARASCharacterBase* From = Cast<ARASCharacterBase>(Owner);
		if (BattleInterface == nullptr)
			return;
		// TODO AttackNum에 따라 데미지 가져오기

		BattleInterface->HitFromActor(From, 1);
	}
}

중복되는 오브젝트가 없도록 Set을 이용해서 오브젝트를 관리해주고 피해를 주게된다.

피격 및 패링

공격 판정이 성공적으로 됐다면 오브젝트에 데미지를 줘야할 것이다.

따라서 전투 관련된 인터페이스를 하나 만들고 이를 구현해보도록 하자.

#pragma once

#include "CoreMinimal.h"
#include "UObject/Interface.h"
#include "RASBattleInterface.generated.h"

// This class does not need to be modified.
UINTERFACE(MinimalAPI)
class URASBattleInterface : public UInterface
{
	GENERATED_BODY()
};

DECLARE_DELEGATE(FCharacterAttackFinished)

/**
 *
 */
class PROJECTRAS_API IRASBattleInterface
{
	GENERATED_BODY()

	// Add interface functions to this class. This is the class that will be inherited to implement this interface.
public:
	virtual void SetAttackFinishedDelegate(const FCharacterAttackFinished& InOnAttackFinished) = 0;

	virtual void StartAttackMontage(int InAttackNumber = 0) = 0;

	virtual void HitFromActor(class ARASCharacterBase* InFrom, int InDamage) = 0;

	virtual void EndAttack() = 0;

	virtual void SetVisibleIndicator(bool InbIsVisible) = 0;
};

HitFromActor에서 피격에 대한 처리를 해주자.



이때, 플레이어가 우클릭을 통해 패링 중이라면 이렇게 처리하자.

void ARASPlayer::HitFromActor(class ARASCharacterBase* InFrom, int InDamage)
{
	Super::HitFromActor(InFrom, InDamage);
	if(LockOnTarget == nullptr)
		SetLockedOnTarget(InFrom);

	if (bIsParrying == true)
	{
		// TODO : 패링
		// 스테미나 감소
		UAnimInstance* AnimInstance = GetMesh()->GetAnimInstance();
		if (AnimInstance == nullptr)
			return;

		if (Stat->GetStamina() <= 0)
		{
			AnimInstance->Montage_Play(ParryingMontage);
			AnimInstance->Montage_JumpToSection(TEXT("ParryingBreak"), ParryingMontage);
			bIsBreaking = true;

			FOnMontageEnded MontageEndedDelegate;
			MontageEndedDelegate.BindLambda([this, AnimInstance](UAnimMontage* Montage, bool bInterrupted)
				{
					bIsParrying = false;
					bIsBreaking = false;
				});
			AnimInstance->Montage_SetEndDelegate(MontageEndedDelegate, ParryingMontage);
		}
		else
		{
			AnimInstance->Montage_Play(ParryingMontage);
			AnimInstance->Montage_JumpToSection(TEXT("ParryingHit"),ParryingMontage);
		}

	}
	else if (bIsParrying == false)
	{
		if (float ActualDamage = Stat->ApplyDamage(InDamage) > 0)
		{
			UAnimInstance* AnimInstance = GetMesh()->GetAnimInstance();
			if (AnimInstance == nullptr)
				return;
			AnimInstance->Montage_Stop(0.1f);
			ComboAttack->EndCombo(true, 1.f);
			AnimInstance->Montage_Play(HitMontage);
			if (ActualDamage >= KnockbackFigure)
			{
				AnimInstance->Montage_JumpToSection(TEXT("Knockback"), HitMontage);
			}
			else
			{
				AnimInstance->Montage_JumpToSection(TEXT("Hit"), HitMontage);
			}
		}
	}
}

이렇게 해서 각 애니메이션에 맞게 처리해준다.

Locked On

락온 시스템은 Tab키를 눌러서 주변의 적들을 찾아 그 적을 타겟팅 하는 시스템이다.

물론 내가 타겟팅을 하지 않았어도 피격 당하거나 먼저 공격을 했을 경우 자연스레 그 물체에 타겟팅 되어야한다.



따라서 흐름은 다음과 같다.

• Tab 키 누르기 / 적에게 피격당함/ 적에게 피해를 입힘
• 주변의 적들 파악 / 그 적을 타겟팅함
• 가장 가까운 적 추출
• 추출된 적 타겟팅(카메라가 항상 쳐다봄)
• 만약 이미 타겟팅된 적이 있다면 새로운 타겟팅 객체를 찾음

순서대로 코드를 나열해보겠다.

Tab 키를 맵핑해준다.

void ARASPlayer::SetupPlayerInputComponent(class UInputComponent* PlayerInputComponent)
{
	Super::SetupPlayerInputComponent(PlayerInputComponent);

	UEnhancedInputComponent* EnhancedInput = CastChecked<UEnhancedInputComponent>(PlayerInputComponent);
	//...//
	EnhancedInput->BindAction(LockOnAction, ETriggerEvent::Triggered, this, &ARASPlayer::PressTab);
}

Tab키를 누르면

이렇게 처리한다.

void ARASPlayer::PressTab()
{
	FindAllEnemyInRange();

	if (LockOnTarget == nullptr)
	{
		SetClosestLockedOnTarget();
	}
	else
	{
		CycleLockOnTarget();
	}
}

범위 내 모든 적을 찾는다.

void ARASPlayer::FindAllEnemyInRange()
{
	TargetEnemys.Empty();

	FVector Center = GetActorLocation();
	const float SphereRadius = 2000.f;

	FCollisionShape CollisionSphere = FCollisionShape::MakeSphere(SphereRadius);
	FCollisionQueryParams Params(FName(TEXT("FindEnemy")), false, this);

	TArray<FOverlapResult> Results;

	DrawDebugSphere(GetWorld(), Center, SphereRadius, 12, FColor::Green, false, 1.0f, 0, 2.0f);

	bool bIsHit = GetWorld()->OverlapMultiByChannel(
		Results,
		Center,
		FQuat::Identity,
		ECC_RASChannel,
		CollisionSphere,
		Params
	);

	if (bIsHit)
	{
		for (const FOverlapResult& Result : Results)
		{
			ARASCharacterBase* FindEnemy = Cast<ARASCharacterBase>(Result.GetActor());
			if (FindEnemy != nullptr)
			{
				TargetEnemys.Add(FindEnemy);
			}
		}
	}
}

가장 가까운 적을 타겟팅 한다.

void ARASPlayer::SetClosestLockedOnTarget()
{
	if (LockOnTarget != nullptr)
		return;

	ARASCharacterBase* Target = nullptr;
	float MinDistance = 21000.f;
	for (ARASCharacterBase* Enemy : TargetEnemys)
	{
		float CurDistance = GetDistanceTo(Enemy);
		if (CurDistance < MinDistance)
		{
			MinDistance = CurDistance;
			Target = Enemy;
		}
	}

	SetLockedOnTarget(Target);
}

또는 새로운 타겟팅을 찾는다.

void ARASPlayer::CycleLockOnTarget()
{
	if (TargetEnemys.Num() == 0)
		return;

	TArray<ARASCharacterBase*> EnemyArray = TargetEnemys.Array();

	EnemyArray.Sort([this](const ARASCharacterBase& A, const ARASCharacterBase& B)
		{
			return GetDistanceTo(&A) < GetDistanceTo(&B);
		});

	int32 CurrentIndex = EnemyArray.IndexOfByKey(LockOnTarget);
	int32 NextIndex = (CurrentIndex + 1) % EnemyArray.Num();

	SetLockedOnTarget(EnemyArray[NextIndex]);
}

타겟팅을 설정한다.

void ARASPlayer::SetLockedOnTarget(ARASCharacterBase* Target)
{
	if (LockOnTarget)
	{
		LockOnTarget->SetVisibleIndicator(false);
	}
	LockOnTarget = Target;
	if (LockOnTarget)
	{
		LockOnTarget->SetVisibleIndicator(true);
	}
	else
	{
		LockOff();
	}
}

타겟팅이 존재하면 Tick 함수에서 카메라를 조절한다.

void ARASPlayer::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);
	if (LockOnTarget != nullptr)
	{
		float CurDistanceToTarget = GetDistanceTo(LockOnTarget);
		if (CurDistanceToTarget > 2000.f)
		{
			LockOnTarget = nullptr;
			PressTab();
			return;
		}
		FRotator CurrentControlRot = GetControlRotation();
		FVector PlayerLocation = GetActorLocation();
		FVector TargetLocation = LockOnTarget->GetActorLocation();

		FRotator TargetRotation = UKismetMathLibrary::FindLookAtRotation(PlayerLocation, TargetLocation);

		FRotator NewRot = FMath::RInterpTo(CurrentControlRot, TargetRotation, DeltaTime, 5.f);

		FRotator FinalRotation(CurrentControlRot.Pitch, NewRot.Yaw, CurrentControlRot.Roll);
		GetController()->SetControlRotation(FinalRotation);
	}
}
void ARASPlayer::LockOn()
{
	URASPlayerAnimInstance* MyAnimInstance = Cast<URASPlayerAnimInstance>(GetMesh()->GetAnimInstance());
	if (MyAnimInstance == nullptr)
		return;

	bUseControllerRotationYaw = true;
	MyAnimInstance->SetLockOn(bUseControllerRotationYaw);
}

void ARASPlayer::LockOff()
{
	URASPlayerAnimInstance* MyAnimInstance = Cast<URASPlayerAnimInstance>(GetMesh()->GetAnimInstance());
	if (MyAnimInstance == nullptr)
		return;

	bUseControllerRotationYaw = false;
	MyAnimInstance->SetLockOn(bUseControllerRotationYaw);
}

이렇게 해서 락온 기능을 만들 수 있다.

결과
