[DirectX] 애니메이션 - 모델 애니메이션

애니메이션 읽기

본격적으로 이제 파일로 만든 애니메이션을 긁어서 사용할 수 있게 만드는 작업을 해보자.

Model cpp에 애니메이션 파일을 읽을 수 있게 작성한다.

void Model::ReadAnimation(wstring filename)
{
	wstring fullPath = _modelPath + filename + L".clip";

	shared_ptr<FileUtils> file = make_shared<FileUtils>();
	file->Open(fullPath, FileMode::Read);

	shared_ptr<ModelAnimation> animation = make_shared<ModelAnimation>();

	animation->name = Utils::ToWString(file->Read<string>());
	animation->duration = file->Read<float>();
	animation->frameRate = file->Read<float>();
	animation->frameCount = file->Read<uint32>();

	uint32 keyframesCount = file->Read<uint32>();

	for (uint32 i = 0; i < keyframesCount; i++)
	{
		shared_ptr<ModelKeyframe> keyframe = make_shared<ModelKeyframe>();
		keyframe->boneName = Utils::ToWString(file->Read<string>());

		uint32 size = file->Read<uint32>();

		if (size > 0)
		{
			keyframe->transforms.resize(size);
			void* ptr = &keyframe->transforms[0];
			file->Read(&ptr, sizeof(ModelKeyframeData) * size);
		}

		animation->keyframes[keyframe->boneName] = keyframe;
	}

	_animations.push_back(animation);
}

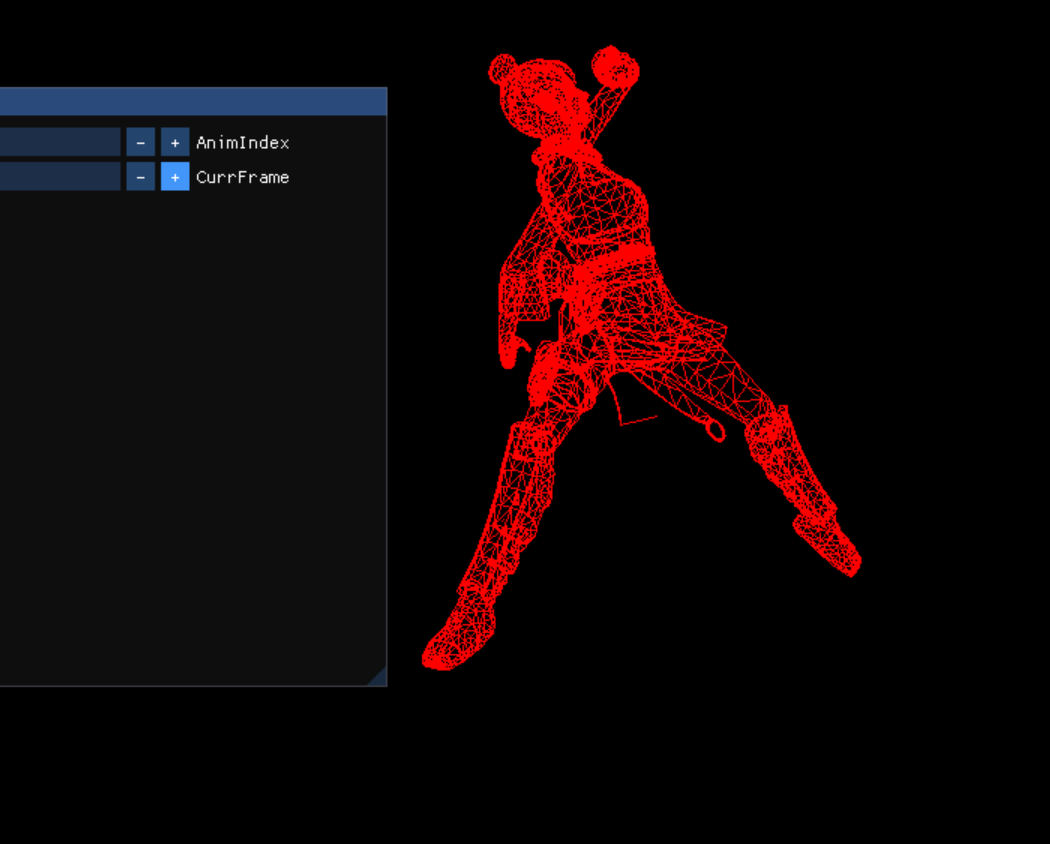

읽어오면 이런 모습이다.

애니메이션 동작하기

이제 이걸 그려줘야하는데 기존에는 ModelRenderer에서 이 작업을 해줬는데 기존 작업과 섞을 수 있기 때문에 따로 분리해서 애니메이션만 그려주는 컴포넌트를 만들어보자. 유니티에서도 Animator라는 컴포넌트가 따로 있는 이유이다.

그리고 여기서 이제 애니메이션을 동작할 때 SRT를 매우 주의해야하고 매우 중요하다.

또한 텍스처를 만들때 상수 버퍼로 넘겨주면 참 좋겠지만 그러기엔 데이터 양이 너무 많아서 SRV 를 만들어서 GPU에 텍스처를 넘겨주어야만 한다.

void ModelAnimator::CreateTexture()
{
	if (_model->GetAnimationCount() == 0)
		return;

	_animTransforms.resize(_model->GetAnimationCount());
	for (uint32 i = 0; i < _model->GetAnimationCount(); i++)
		CreateAnimationTransform(i);

	// Creature Texture
	{
		D3D11_TEXTURE2D_DESC desc;
		ZeroMemory(&desc, sizeof(D3D11_TEXTURE2D_DESC));
		desc.Width = MAX_MODEL_TRANSFORMS * 4;
		desc.Height = MAX_MODEL_KEYFRAMES;
		desc.ArraySize = _model->GetAnimationCount();
		desc.Format = DXGI_FORMAT_R32G32B32A32_FLOAT; // 16바이트
		desc.Usage = D3D11_USAGE_IMMUTABLE;
		desc.BindFlags = D3D11_BIND_SHADER_RESOURCE;
		desc.MipLevels = 1;
		desc.SampleDesc.Count = 1;

		const uint32 dataSize = MAX_MODEL_TRANSFORMS * sizeof(Matrix);
		const uint32 pageSize = dataSize * MAX_MODEL_KEYFRAMES;
		void* mallocPtr = ::malloc(pageSize * _model->GetAnimationCount());

		// 파편화된 데이터를 조립한다.
		for (uint32 c = 0; c < _model->GetAnimationCount(); c++)
		{
			uint32 startOffset = c * pageSize;

			BYTE* pageStartPtr = reinterpret_cast<BYTE*>(mallocPtr) + startOffset;

			for (uint32 f = 0; f < MAX_MODEL_KEYFRAMES; f++)
			{
				void* ptr = pageStartPtr + dataSize * f;
				::memcpy(ptr, _animTransforms[c].transforms[f].data(), dataSize);
			}
		}

		// 리소스 만들기
		vector<D3D11_SUBRESOURCE_DATA> subResources(_model->GetAnimationCount());

		for (uint32 c = 0; c < _model->GetAnimationCount(); c++)
		{
			void* ptr = (BYTE*)mallocPtr + c * pageSize;
			subResources[c].pSysMem = ptr;
			subResources[c].SysMemPitch = dataSize;
			subResources[c].SysMemSlicePitch = pageSize;
		}

		HRESULT hr = DEVICE->CreateTexture2D(&desc, subResources.data(), _texture.GetAddressOf());
		CHECK(hr);

		::free(mallocPtr);
	}

	// Create SRV
	{
		D3D11_SHADER_RESOURCE_VIEW_DESC desc;
		ZeroMemory(&desc, sizeof(desc));
		desc.Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
		desc.ViewDimension = D3D11_SRV_DIMENSION_TEXTURE2DARRAY;
		desc.Texture2DArray.MipLevels = 1;
		desc.Texture2DArray.ArraySize = _model->GetAnimationCount();

		HRESULT hr = DEVICE->CreateShaderResourceView(_texture.Get(), &desc, _srv.GetAddressOf());
		CHECK(hr);
	}
}

void ModelAnimator::CreateAnimationTransform(uint32 index)
{
	vector<Matrix> tempAnimBoneTransforms(MAX_MODEL_TRANSFORMS, Matrix::Identity);

	shared_ptr<ModelAnimation> animation = _model->GetAnimationByIndex(index);

	for (uint32 f = 0; f < animation->frameCount; f++)
	{
		for (uint32 b = 0; b < _model->GetBoneCount(); b++)
		{
			shared_ptr<ModelBone> bone = _model->GetBoneByIndex(b);

			Matrix matAnimation;

			shared_ptr<ModelKeyframe> frame = animation->GetKeyframe(bone->name);
			if (frame != nullptr)
			{
				// 특정 프레임에 해당되는 특정 본의 SRT 구하기
				ModelKeyframeData& data = frame->transforms[f];

				Matrix S, R, T;
				S = Matrix::CreateScale(data.scale.x, data.scale.y, data.scale.z);
				R = Matrix::CreateFromQuaternion(data.rotation);
				T = Matrix::CreateTranslation(data.translation.x, data.translation.y, data.translation.z);

				matAnimation = S * R * T;
			}
			else
			{
				matAnimation = Matrix::Identity;
			}
			// 여기까지 mat는 상위 부모로 가는 변환 행렬


			// [ !!!!!!! ]
			// 여기서 bone->transform은 모델을 로드하면서 최상위 부모로 변환 하는 변환행렬
			Matrix toRootMatrix = bone->transform;
			// 그 행렬의 역행렬은 최상위 부모 기준에서 다시 로컬 기준으로 변환하는 행렬
			Matrix invGlobal = toRootMatrix.Invert();

			int32 parentIndex = bone->parentIndex;

			// 이건 모델이 애니메이션이 적용된 프레임의 위치,나타내는 상위까지 가는 SRT
			Matrix matParent = Matrix::Identity;
			if (parentIndex >= 0)
				matParent = tempAnimBoneTransforms[parentIndex];

			// 부모가 있다면 현재 자신의 상위 부모로 가는 것 * 최상위 부모까지 곱해서
			// 변환행렬을 만듬.
			tempAnimBoneTransforms[b] = matAnimation * matParent;

			// 결론
			// 특정 애니메이션의 프레임에 각 본마다 애니메이션의 위치로 변환하기 위한 SRT는 아래와 같다.
			_animTransforms[index].transforms[f][b] = invGlobal * tempAnimBoneTransforms[b];
			// 이는 T-pose의 글로벌 좌표가 저장되어 있을 텐데 그 좌표를 inv 해서 T-pose의 로컬로 변환후
			// 변환된 값을 애니메이션의 이동된 root의 좌표계로 변환하기 위해서 matAimation * mat Parent를 해주는 것이다.
		}
	}
}

쉐이더에서 마지막으로 읽기 위한 준비를 하고 애니메이션에 따라 재생해주면 된다.

#include "00. Global.fx"
#include "00. Light.fx"

#define MAX_MODEL_TRANSFORMS 50

struct KeyframeDesc
{
    int animIndex;
    uint currFrame;
    uint nextFrame;
    float ratio;
    float sumTime;
    float speed;
    float2 padding;
};

cbuffer KeyframeBuffer
{
    KeyframeDesc Keyframes;
};

cbuffer BoneBuffer
{
	matrix BoneTransforms[MAX_MODEL_TRANSFORMS];
};

uint BoneIndex;
Texture2DArray TransformMap;

matrix GetAnimationMatrix(VertexTextureNormalTangentBlend input)
{
    float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
    float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };

    int animIndex = Keyframes.animIndex;
    int currFrame = Keyframes.currFrame;
    int nextFrame = Keyframes.nextFrame;

    float4 c0, c1, c2, c3;
    matrix curr = 0;
    matrix transform = 0;

    for (int i = 0; i < 4; i++)
    {
        c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame, animIndex, 0));
        c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame, animIndex, 0));
        c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame, animIndex, 0));
        c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame, animIndex, 0));

        curr = matrix(c0, c1, c2, c3);
        transform += mul(weights[i], curr);
    }

    return transform;
}


MeshOutput VS(VertexTextureNormalTangentBlend input)
{
    MeshOutput output;

    matrix m = GetAnimationMatrix(input);

    output.position = mul(input.position, m);
    output.position = mul(output.position, BoneTransforms[BoneIndex]);
    output.position = mul(output.position, W);
    output.worldPosition = output.position.xyz;
    output.position = mul(output.position, VP);
    output.uv = input.uv;
    output.normal = mul(input.normal, (float3x3) W);
    output.tangent = mul(input.tangent, (float3x3) W);

    return output;
}

float4 PS(MeshOutput input) : SV_TARGET
{
	//ComputeNormalMapping(input.normal, input.tangent, input.uv);
	//float4 color = ComputeLight(input.normal, input.uv, input.worldPosition);
	float4 color = DiffuseMap.Sample(LinearSampler, input.uv);

	return color;
}

float4 PS_RED(MeshOutput input) : SV_TARGET
{
	return float4(1, 0, 0, 1);
}

technique11 T0
{
	PASS_VP(P0, VS, PS)
	PASS_RS_VP(P1, FillModeWireFrame, VS, PS_RED)
};

애니메이션 트위닝

애니메이션이 다른 애니메이션으로 전환될 때, 뚝 끊어지는게 아닌 자연스럽게 변환하기 위해 트위닝을 추가해주어야한다.

이것을 하기 위해선 두개의 애니메이션을 어떻게 섞을지에 대한 구조체를 먼저 정의해야 한다.

struct TweenFrameDesc
{
    float tweenDuration;
    float tweenRatio;
    float tweenSumTime;
    float padding;
    KeyframeDesc curr;
    KeyframeDesc next;
};

그래서 쉐이더 부분을 다음 애니메이션이 존재한다면 블랜딩 하는 코드를 추가해준다.

matrix GetAnimationMatrix(VertexTextureNormalTangentBlend input)
{
    float indices[4] = { input.blendIndices.x, input.blendIndices.y, input.blendIndices.z, input.blendIndices.w };
    float weights[4] = { input.blendWeights.x, input.blendWeights.y, input.blendWeights.z, input.blendWeights.w };

    int animIndex[2];
    int currFrame[2];
    int nextFrame[2];
    float ratio[2];

    animIndex[0] = TweenFrames.curr.animIndex;
    currFrame[0] = TweenFrames.curr.currFrame;
    nextFrame[0] = TweenFrames.curr.nextFrame;
    ratio[0] = TweenFrames.curr.ratio;

    animIndex[1] = TweenFrames.next.animIndex;
    currFrame[1] = TweenFrames.next.currFrame;
    nextFrame[1] = TweenFrames.next.nextFrame;
    ratio[1] = TweenFrames.next.ratio;

    float4 c0, c1, c2, c3;
    float4 n0, n1, n2, n3;

    matrix curr = 0;
    matrix next = 0;
    matrix transform = 0;

    for (int i = 0; i < 4; i++)
    {
        c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[0], animIndex[0], 0));
        c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[0], animIndex[0], 0));
        c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[0], animIndex[0], 0));
        c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[0], animIndex[0], 0));
        curr = matrix(c0, c1, c2, c3);

        n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[0], animIndex[0], 0));
        n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[0], animIndex[0], 0));
        n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[0], animIndex[0], 0));
        n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[0], animIndex[0], 0));
        next = matrix(n0, n1, n2, n3);

        matrix result = lerp(curr, next, ratio[0]);

        // 다음 애니메이션
        if (animIndex[1] >= 0)
        {
            c0 = TransformMap.Load(int4(indices[i] * 4 + 0, currFrame[1], animIndex[1], 0));
            c1 = TransformMap.Load(int4(indices[i] * 4 + 1, currFrame[1], animIndex[1], 0));
            c2 = TransformMap.Load(int4(indices[i] * 4 + 2, currFrame[1], animIndex[1], 0));
            c3 = TransformMap.Load(int4(indices[i] * 4 + 3, currFrame[1], animIndex[1], 0));
            curr = matrix(c0, c1, c2, c3);

            n0 = TransformMap.Load(int4(indices[i] * 4 + 0, nextFrame[1], animIndex[1], 0));
            n1 = TransformMap.Load(int4(indices[i] * 4 + 1, nextFrame[1], animIndex[1], 0));
            n2 = TransformMap.Load(int4(indices[i] * 4 + 2, nextFrame[1], animIndex[1], 0));
            n3 = TransformMap.Load(int4(indices[i] * 4 + 3, nextFrame[1], animIndex[1], 0));
            next = matrix(n0, n1, n2, n3);

            matrix nextResult = lerp(curr, next, ratio[1]);
            result = lerp(result, nextResult, TweenFrames.tweenRatio);
        }

            transform += mul(weights[i], result);
    }

    return transform;
}

Model의 애니메이션을 틀어주는 곳은 이렇게 수정해서 TweenData를 밀어준다.

void ModelAnimator::Update()
{
	if (_model == nullptr)
		return;
	if (_texture == nullptr)
		CreateTexture();

	TweenDesc& desc = _tweenDesc;

	desc.curr.sumTime += DT;
	// 현재 애니메이션
	{
		shared_ptr<ModelAnimation> currentAnim = _model->GetAnimationByIndex(desc.curr.animIndex);
		if (currentAnim)
		{
			float timePerFrame = 1 / (currentAnim->frameRate * desc.curr.speed);
			if (desc.curr.sumTime >= timePerFrame)
			{
				desc.curr.sumTime = 0;
				desc.curr.currFrame = (desc.curr.currFrame + 1) % currentAnim->frameCount;
				desc.curr.nextFrame = (desc.curr.currFrame + 1) % currentAnim->frameCount;
			}

			desc.curr.ratio = (desc.curr.sumTime / timePerFrame);
		}
	}

	// 다음 애니메이션이 예약 되어 있다면
	if (desc.next.animIndex >= 0)
	{
		desc.tweenSumTime += DT;
		desc.tweenRatio = desc.tweenSumTime / desc.tweenDuration;

		if (desc.tweenRatio >= 1.f)
		{
			// 애니메이션 교체 성공
			desc.curr = desc.next;
			desc.ClearNextAnim();
		}
		else
		{
			// 교체중
			shared_ptr<ModelAnimation> nextAnim = _model->GetAnimationByIndex(desc.next.animIndex);
			desc.next.sumTime += DT;

			float timePerFrame = 1.f / (nextAnim->frameRate * desc.next.speed);

			if (desc.next.ratio >= 1.f)
			{
				desc.next.sumTime = 0;

				desc.next.currFrame = (desc.next.currFrame + 1) % nextAnim->frameCount;
				desc.next.nextFrame = (desc.next.currFrame + 1) % nextAnim->frameCount;
			}

			desc.next.ratio = desc.next.sumTime / timePerFrame;
		}
	}

	// Anim Update
	ImGui::InputInt("AnimIndex", &desc.curr.animIndex);
	_keyframeDesc.animIndex %= _model->GetAnimationCount();

	static int32 nextAnimIndex = 0;
	if (ImGui::InputInt("NextAnimIndex", &nextAnimIndex))
	{
		nextAnimIndex %= _model->GetAnimationCount();
		desc.ClearNextAnim(); // 기존꺼 밀어주기
		desc.next.animIndex = nextAnimIndex;
	}

	if (_model->GetAnimationCount() > 0)
		desc.curr.animIndex %= _model->GetAnimationCount();

	ImGui::InputFloat("Speed", &desc.curr.speed, 0.5f, 4.f);

	RENDER->PushTweenData(desc);

	// SRV를 통해 정보 전달
	_shader->GetSRV("TransformMap")->SetResource(_srv.Get());

	// Bones
	BoneDesc boneDesc;

	const uint32 boneCount = _model->GetBoneCount();
	for (uint32 i = 0; i < boneCount; i++)
	{
		shared_ptr<ModelBone> bone = _model->GetBoneByIndex(i);
		boneDesc.transforms[i] = bone->transform;
	}
	RENDER->PushBoneData(boneDesc);

	// Transform
	auto world = GetTransform()->GetWorldMatrix();
	RENDER->PushTransformData(TransformDesc{ world });

	const auto& meshes = _model->GetMeshes();
	for (auto& mesh : meshes)
	{
		if (mesh->material)
			mesh->material->Update();

		// BoneIndex
		_shader->GetScalar("BoneIndex")->SetInt(mesh->boneIndex);

		uint32 stride = mesh->vertexBuffer->GetStride();
		uint32 offset = mesh->vertexBuffer->GetOffset();

		DC->IASetVertexBuffers(0, 1, mesh->vertexBuffer->GetComPtr().GetAddressOf(), &stride, &offset);
		DC->IASetIndexBuffer(mesh->indexBuffer->GetComPtr().Get(), DXGI_FORMAT_R32_UINT, 0);

		_shader->DrawIndexed(0, _pass, mesh->indexBuffer->GetCount(), 0, 0);
	}
}



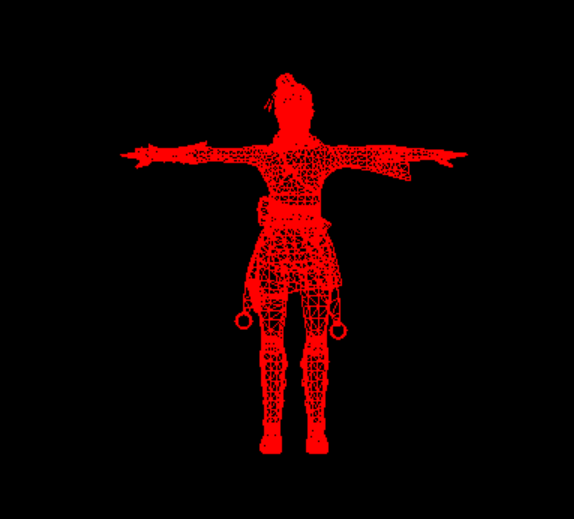

걷는것과 멈추는것이 자연스럽게 애니메이션을 섞었다.
